|  | 電氣特性 |
|
|
| | 輔助電源： | AC 220V ±10% | | 最小動作電流： | 0.6A | | 開路時漏電流： | 15mA (Max) | | 消耗功率(靜態)： | 5W (Max) | | 使用頻率範圍： | 50Hz/60Hz ±5% | | 輸入訊號： | DCA (4-20 mA) DCV (0-5V，1-5V，0-10V) | | 輸入阻抗： | DCA (250 Ω)，DCV (10K Ω) | | 絕緣電壓： | AC 2500V (1 MIN 輸出入對地) |
|
|
|
|
| 產品特性(Product Characteristic) |
|
|
|

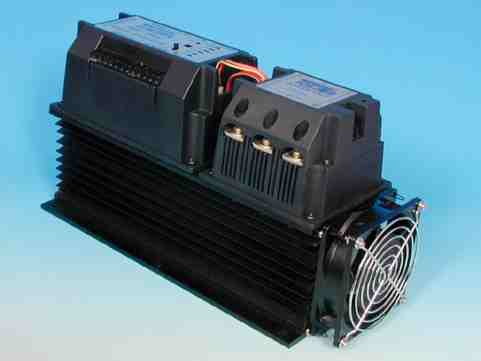

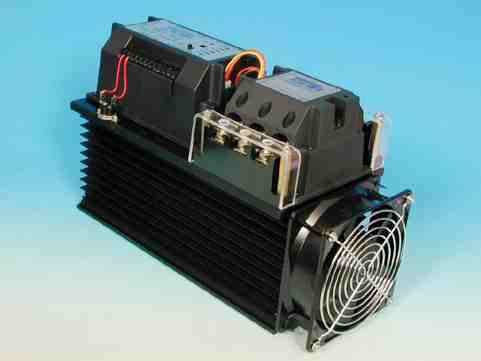

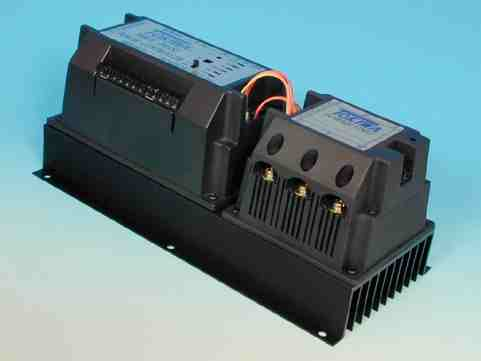

| 圖號 | 圖號A | 圖號B | 圖號C | | 參考圖 |  |  |  | | 尺寸 | 283x126x115 mm | 318x126x170 mm | 330x140x200 mm | | 淨重 | 1900g | 4600g | 6600g |

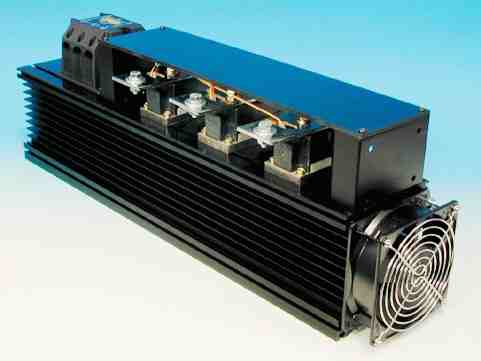

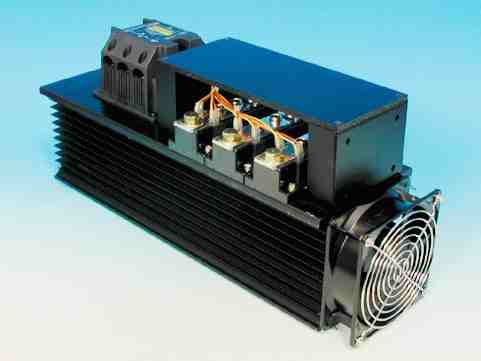

| | 圖號 | 圖號D | 圖號E |
| | 參考圖 |  |  |
| | 尺寸 | 468x140x200 mm | 648x190x215 mm |
| | 淨重 | 9400g | 16500g |
|
輸入保護端子5組。 額定電壓範圍廣，不怕電壓壓降，產生SCR控制不穩現象。 模組化設計，維修容易。 塑膠外殼沒有觸電之危險。 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究。
訂購資訊： 品名：PT A BBB C D E 例如：PT 1 020 2 X A
| A→ | 輸入方式 |
| 1 4-20mA 基本型 |
| 2 0-20mA |
| 3 1-5V |
| 4 0-10V |
| 5 0-5V |
| 6 2-10V | | BBB→ | 額定負載電流 |
| 020 20 A |
| 050 50 A |
| 100 100 A |
| 160 160 A |
| 200 200 A | | C→ | 額定負載電壓 |
| 2 220 Vac |
| 4 440 Vac | | D→ | 特殊功能 |
| X 基本型 | | E→ | 圖號 |
| A 圖號A |
| B 圖號B |
|
|
|
| 產品規格 |
|
|
|
| 電流 | A(av) | I2t(A2s) | 圖號 | 020 | 20 | 220 | A | 030 | 30 | 310 | A | 050 | 50 | 1600 | B | 070 | 70 | 2700 | B | 080 | 80 | 3800 | C | 100 | 100 | 7400 | C | 120 | 120 | 10600 | C | 160 | 160 | 18000 | D | 200 | 200 | 29000 | D | 300 | 300 | 63000 | E |

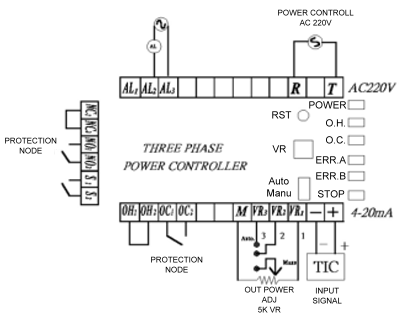

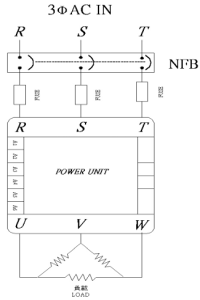

應用說明：
|
|
|
|
