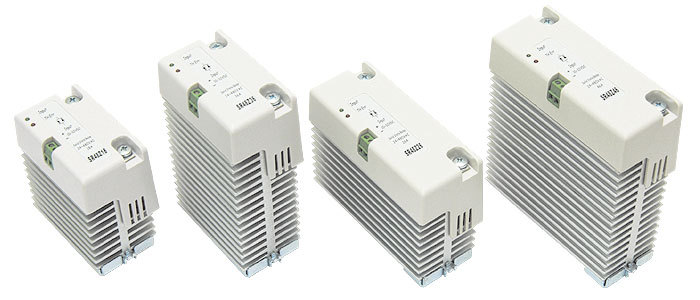

SP48P18 SP48P26 SP48P36 SP48P46台湾SIPIN单相电力调整器

SP48P18 SP48P26 SP48P36 SP48P46台湾SIPIN单相电力调整器

分享
  • 产品详情
  • 产品参数

产品特点

  • S系列精巧型设计，无须辅助电源，配线简单，仅需4~20mA入力即可控制。

  • 独特之DIN35轨道固定式设计，安装、拆卸、移动，方便容易。

  • 采双SCR设计，高耐电压、高耐电流，绝无干扰现象非一般TRIAC产品可比。

  • 具超温停止输出保护及指示功能。

  • 散热面积大，容量充足。

  • 单规格设计，使用范围广，180~480VAC均可使用。

型号识别

项目 \ 型号SP48P18SP48P26SP48P36SP48P46
额定电流18A26A36A46A
额定电压180A~480VAC180~480VAC180~480VAC180~480VAC
适用熔丝FWC-25A10FFWC-32A10F45ET63FE
外型尺寸90L*54W*98H130L*54W*98H90L*54W*148H130L*54W*148H
产品重量0.45KG0.6KG0.65KG0.9KG

单位: mm (表一)

指示灯说明

Input:入力讯号4mA时绿灯微亮，20mA时全亮。

TH Err:当散热片温度高于90°C时，超温指示红灯亮，SCR输出停止，此时请检查通风是否不良或周温过高。 (待温度降至80°C以下时红灯熄灭，SCR再次输出)

标准安装

注意事项

一台温控器，仅可控制一台SCR，不可多台并联使用。

最大输出电压为95%。

周温在30°C以下可满载100%使用，否则请低于额定电流使用。 (参考图四)

选购时需考虑电源变动率(+20%)及负载误差，请勿超载使用。


品牌
SIPIN
型号
SP48P18 SP48P26 SP48P36 SP48P46
