调整Max与BIAS互不影响。

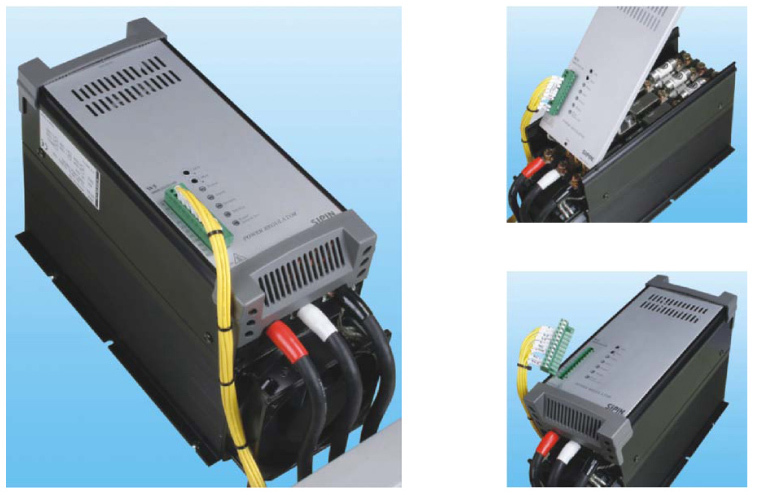

下掀式面板,容易更换保险丝。
Max、SFS调整VR置于面板,方便调整。
多只LED面板显示,使用状态一目了然。
任何机种之辅助电源(AC1,AC2)皆可独立控制。
内置缓冲输出调整(SFS VR),可调范围1~22秒。 (仅相位控制产品有此功能)
上下加装护盖,安全美观且配线时方便坎入与开启。
瞬间停电0.5Hz立即停止输出,待复电后再缓冲输出。 (防止涌浪电压造成FUSE异常熔断)
单一规格设计,主电源于200~480VAC范围内皆可使用。
电源频率自我侦测,50~60Hz均可使用,不需任何选择或切换。
具电源欠相、SCR超温、FUSE熔断检出显示,并有一组警报干接点输出。
SCR超温或FUSE熔断立即停止输出,待故障排除后复电时,再缓冲输出。 (防止FUSE异常熔断)
4~20mA、1~5VDC、2~10VDC、0~20mA、0~5VDC、0~10VDC、干接点...等各种控制讯号皆可使用。
触发回路与主机板采分离式设计,可避免主回路发生异常时伤及主机板。
控制讯号端子台,采用欧式可分离式端子台,更换时控制回路可免重新配线。
电力调整器使用时,内部会产生热量,安装时请垂直安装且两旁需预留空隙,以免散热不良造成电力调整器内部温度持续上升。
控制箱须有空气对流通风孔,请依热空气由下往上之原理装置通风孔或加装抽风扇。
请勿安装于高温或通风不佳之处所,否则请低于额定容量之70%使用。
避免安装于有严重水蒸气或酸、碱、腐蚀性气体之场所。
周围湿度:90%RH以下。 (无结露)
周围温度:-10°C~45°C。
相位控制:连续性相角控制,输出稳定,电流表不抖动,但每个半波会产生谐波。
适用负载:定阻抗负载、变阻抗负载、电感性负载、IR灯管。
零位控制:分配式零位控制,解析度最小1Hz,不会产生谐波,输出时电流表呈现抖动状态。
适用负载:定阻抗负载
单相 | 三相二线式 | 三相三线式 | ||
![]() | ||||
NFB → | 可切断电源,于维修或保养时避免人员触电。 | |||
MC → | 可切离供给负载之电力,于电力调整器故障或温度高于设定过多时,切离电源以免高温烧毁设备或发生严重之事故。 (需搭配温度 控制器) | |||
Power regulato → | 可依控制讯号来调整输出电力,以达到所需温度。 (本产品内部已有安装高速保险丝, 故外部可不再加装保险丝) |
标准主回路规划:主电源→无熔丝开关→电磁接触器→电力调整器→负载
配线时螺丝务必锁紧,以免接触不良产生高温。
配线完成后,必须盖上面板及安全护盖,才能进行送电运转,以避免触电或导电物品掉入造成短路。
![]() | ![]() | ||
P1 ![]() | |||
◎ 4~20mA、0~20mA、MANUAL | 选择S1 ![]() | (输入阻抗 249Ω) | |
◎ 1~5VDC、0~5VDC | 选择S2 ![]() | (输入阻抗 200KΩ) | |
◎ 2~10VDC、0~10VDC | 选择S3 ![]() | (输入阻抗 18KΩ) | |
VR1 BIAS | : | 基准输出电压调整(逆时针调整控制讯号输入越小即可输出) |
VR2 SFS | : | 缓冲上升时间调整(调整范围1~22秒,顺时针调整缓冲时间增加。零位产品无此功能) 定电流型:调整范围2~16秒 |
VR3 Max | : | 最大输出电压调整(调整范围0~100%,逆时针调整输出量减少,请勿归零否则将无输出) 定电流型:电流调整(调整范围50~100%,逆时针调整电流越小) |
VR4 OLSET | : | 过电流调整(调整范围60~120%,逆时针调整跳脱电流越小) |
PB1 RESET | : | 过电流复归按钮 |
L1 Power 电源指示灯 | ![]() | 灯亮:表示辅助电源已投入 |
![]() | 未亮:表示1.辅助电源未送电→请确认AC1、AC2辅助电源是否送电。 2.控制板故障→请更换备用之相同规格控制板或将电力调整器送修。 | |
输入指示灯 | ![]() | 灯亮:表示控制讯号已送入 |
![]() | 未亮:表示1.控制讯号未输入→请确认温控表是否已有输出并确认连接线是否脱落或接错。 2.控制器极性接反→请确认温控表之极性是否正确。 3.控制板之Max VR或外部VR归零→请确认两只VR是否有任一只被归零。 4.控制板故障→请更换备用之相同规格控制板或将电力调整器送修。 | |
输出指示灯 | ![]() | 灯亮:灯亮:表示电力调整器输出中1.相位控制(随输出量大小而明暗) 2.零位控制 (随输出量大小而闪烁) |
![]() | 未亮:表示1.异常指示灯L5有亮(保险丝熔断或主电源未送)→请参考ERR(L5)之说明做判定。 2.超温指示灯L4有亮(电力调整器超温)→请参考TH(L4)之说明做判定。 3.输入指示灯L2未亮(无输入讯号)→请参考IN(L2)之说明做判定。 4.输入指示灯L2有亮(控制板故障)→请更换备用之相同规格控制板或将电力调整器送修。 | |
超温指示灯 | ![]() | 灯亮:表示1.电力调整器超温→散热风扇未运转,请确认风扇是否有送电、损坏或异物卡住并将故障排除。 2.周围温度过高或通风不良→请更换安装位置或改善通风条件。 |
![]() | 未亮:表示正常,电力调整器未超温。 | |
电源异常指示灯 | ![]() | 灯亮:表示1.主电源未送或欠相→请检查主电源是否送电或发生异常。 2.高速保险丝熔断→请更换相同规格之高速保险丝,在送电之前请先检查负载有无短路或接地。 |
![]() | 未亮:表示正常。 | |
过电流指示灯 | ![]() | L4和L5同时灯亮:表示过电流→在按PB1(RESET)之前请先检查负载有无短路或接地。 |
![]() | 未亮:表示正常。 |
单相相位、单相零位、三巷二线式零位(SP、SZ、TZ)
端子脚位 | 端子编号 | 说明 | 备注 |
---|---|---|---|
TB-01 | FS | FUSE熔断检测 | 电源直通至负载之直通线须接回FS端 |
TB-02 | M | +5VDC | 仅供本控制板使用,请勿移作他用 |
TB-03 | + | 控制讯号正输入端 | 规格标签未点选时,则输入讯号 出厂值为4~20mA |
TB-04 | - | 类比讯号基准电位 | |
TB-05 | E3 | 连接外部电位器VR第3脚 | 输出限制0~100%调整 使用外部电位器VR(2~10KΩ)时, 请将E3-E2间短路铜线移除 |
TB-06 | E2 | 连接外部电位器VR第2脚 | |
TB-07 | E1 | 连接外部电位器VR第1脚 | |
TB-08 | NC | 警报干接点输出 (常闭) | 227VAC 2A 接点容量 125VAC 2A 30VAC 2A |
TB-09 | COM | 警报干接点输出 (共点) | |
TB-10 | NO | 警报干接点输出 (常开) | |
TB-11 | AC1 | 辅助电源 | 辅助电源电压请参照规格标签 |
TB-12 | AC2 |
三相三线式相位、三相三线式零位(TP、ZZ)
端子脚位 | 端子编号 | 说明 | 备注 |
---|---|---|---|
TB-01 | ‧ | 空脚 | 请勿接线 |
TB-02 | M | +5VDC | 仅供本控制板使用,请勿移作他用 |
TB-03 | + | 控制讯号正输入端 | 规格标签未点选时,则输入讯号 出厂值为4~20mA |
TB-04 | - | 类比讯号基准电位 | |
TB-05 | E3 | 连接外部电位器VR第3脚 | 输出限制0~100%调整 使用外部电位器VR(2~10KΩ)时, 请将E3-E2间短路铜线移除 |
TB-06 | E2 | 连接外部电位器VR第2脚 | |
TB-07 | E1 | 连接外部电位器VR第1脚 | |
TB-08 | NC | 警报干接点输出 (常闭) | 227VAC 2A 接点容量 125VAC 2A 30VAC 2A |
TB-09 | COM | 警报干接点输出 (共点) | |
TB-10 | NO | 警报干接点输出 (常开) | |
TB-11 | AC1 | 辅助电源 | 辅助电源电压请参照规格标签 |
TB-12 | AC2 |
额定电流 | 30A | 45A | 60A | 80A | 100A |
---|---|---|---|---|---|
保险丝 | 40FE | 63FE | 80FE | 100FE | 660GH-125 |
厂牌 | Bussmann | Bussmann | Bussmann | Bussmann | HINODE |
额定电流 | 125A | 150A | 180A | 230A | 300A |
---|---|---|---|---|---|
保险丝 | 80FE*2 | 100FE*2 | 660GH-125*2 | 250FM | 315FM |
厂牌 | Bussmann | Bussmann | HINODE | Bussmann | Bussmann |
额定电流 | 380A | 450A | 580A | 720A |
---|---|---|---|---|
保险丝 | 660GH-400 | 250FM*2 | 315FM*2 | 660GH-400*2 |
厂牌 | HINODE | Bussmann | Bussmann | HINODE |
